Schülerbuchsen & Senderkabel

Durchsuchbare Rekonstruktion aus dem alten Webauftritt, den Shopdaten und 49 vorhandenen Senderfotos.

Sicherheitshinweis: Einige Sender wurden in mehreren Buchsenvarianten angeboten. In diesen Fällen zeigt das Archiv alle im Altbestand dokumentierten Kabeloptionen. Die Zuordnung ist vor einem Eingriff immer am konkreten Sender zu prüfen.

HerstellerBuchsentyp / KabelSendername

Graupner / JR

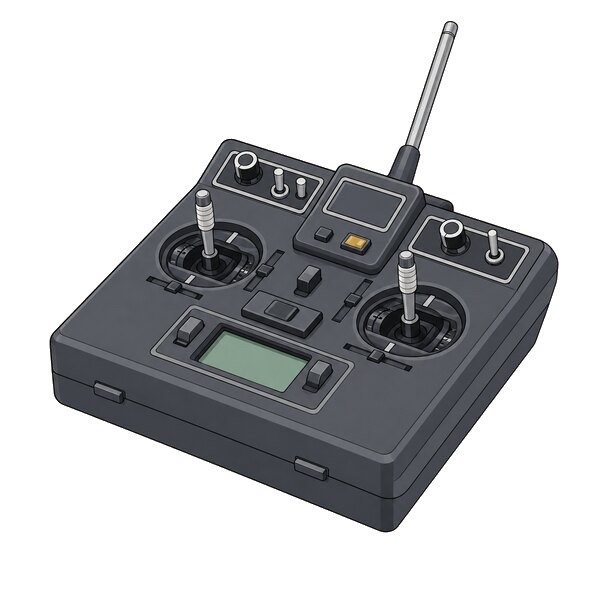

mc-10

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Graupner / JR

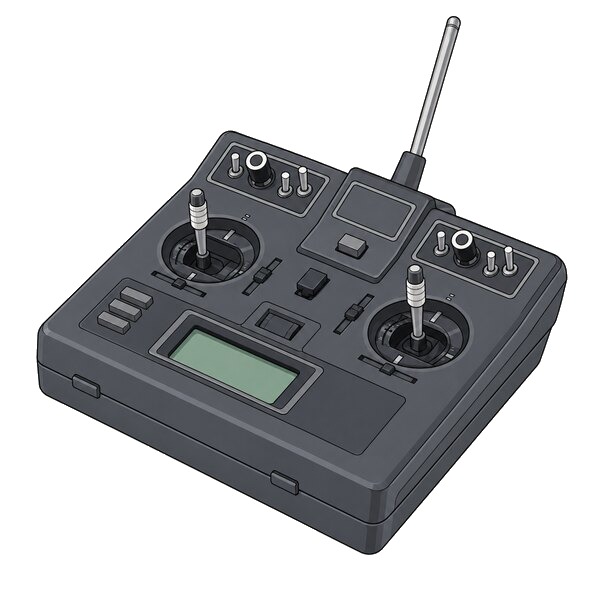

mc-12

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Graupner / JR

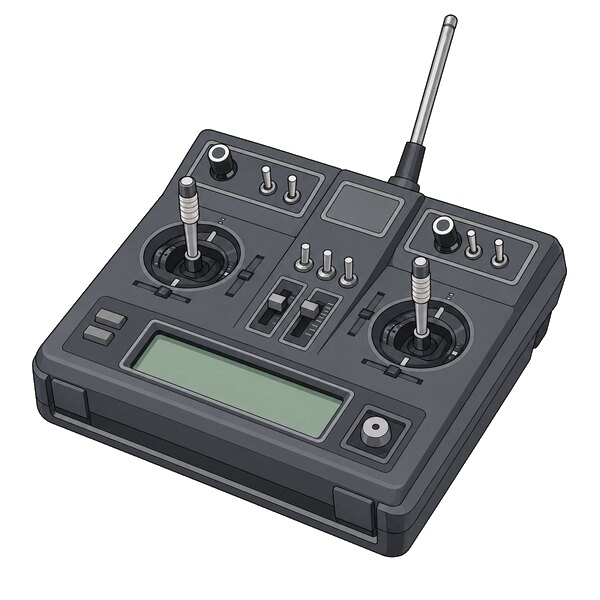

mc-14

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Graupner / JR

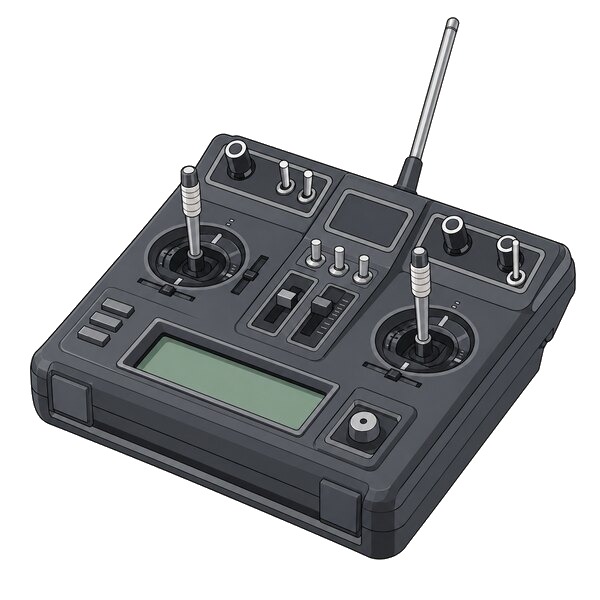

mc-15

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

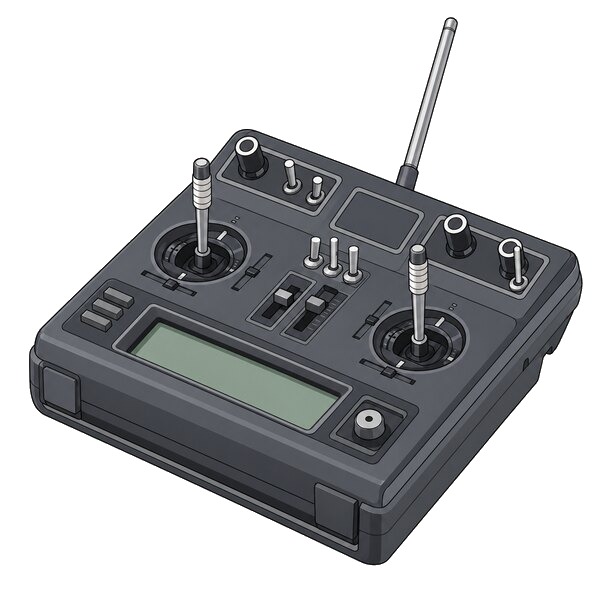

Graupner / JR

mc-16/20

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

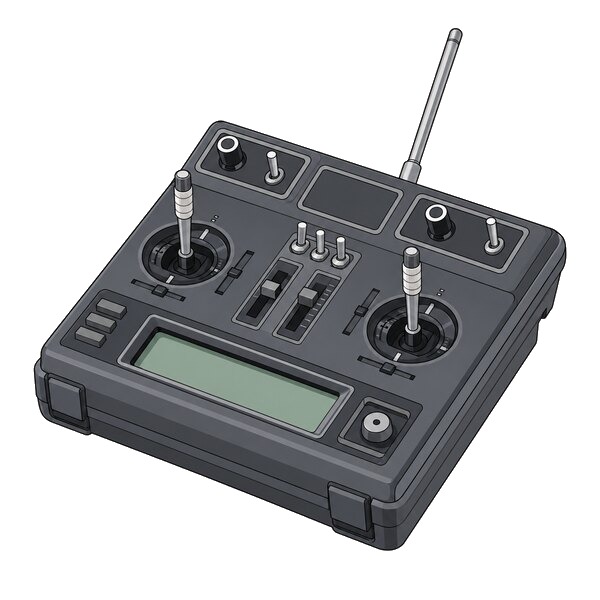

Graupner / JR

mc-19

Passende historische Senderkabel: JR3.5, Fu3.5

3,5-mm-Stereoklinke, 3,5-mm-Monoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

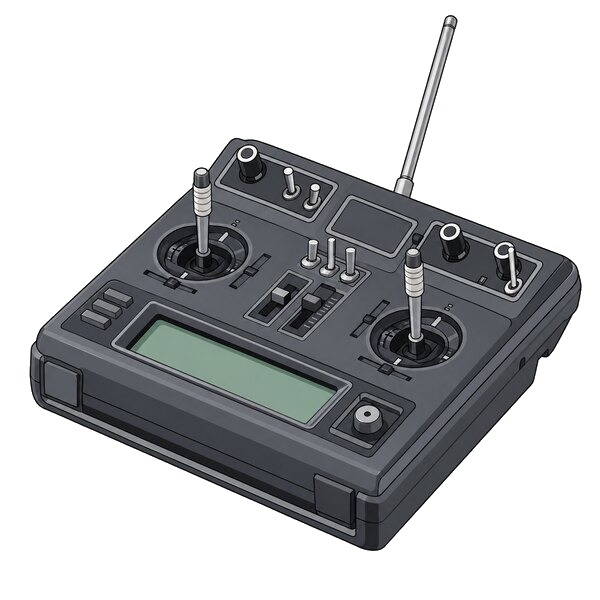

Graupner / JR

mc-22

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Graupner / JR

mc-24

Passende historische Senderkabel: JR3.5

3,5-mm-Stereoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Graupner / JR

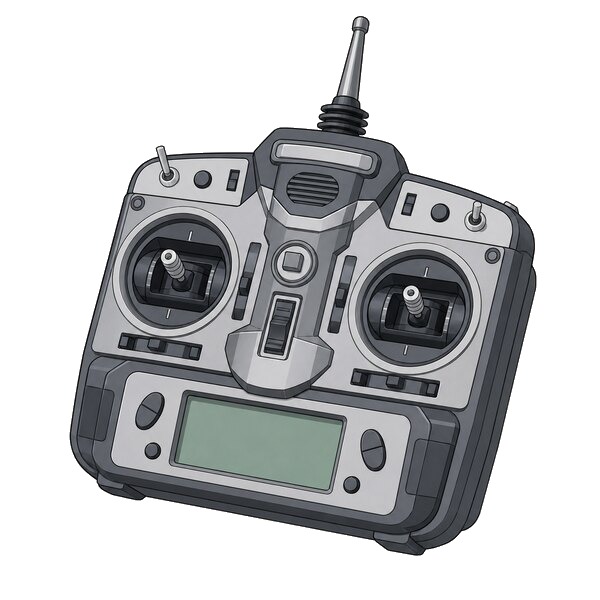

MX-12

Passende historische Senderkabel: Fu3.5

3,5-mm-Monoklinke

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

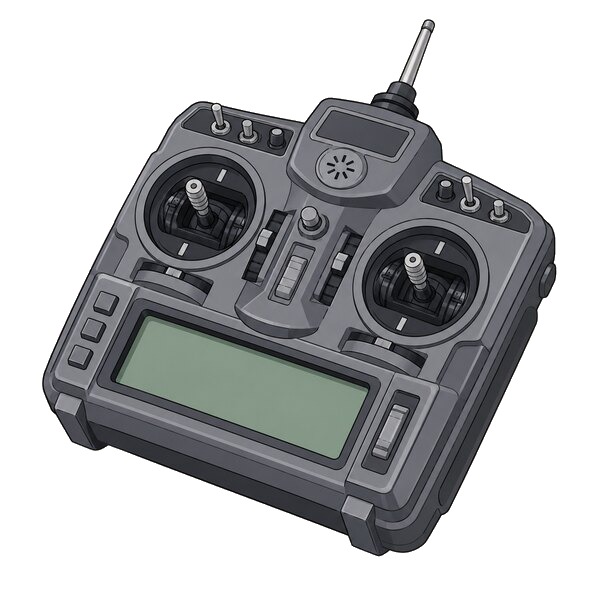

Graupner / JR

MX-22

Passende historische Senderkabel: Fu3.5

3,5-mm-Monoklinke

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

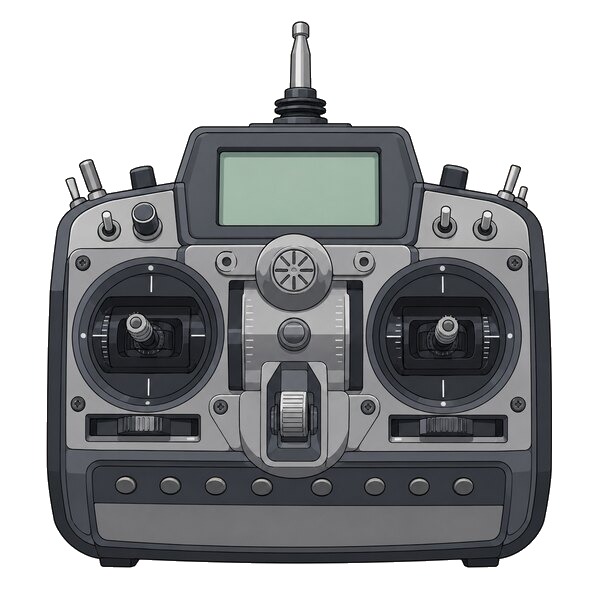

Graupner / JR

X-3810

Passende historische Senderkabel: JR3.5, Fu3.5

3,5-mm-Stereoklinke, 3,5-mm-Monoklinke

JR3.5 · 3,5-mm-Stereoklinke

1: Signal · 2: Masse · 3: nicht belegt

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

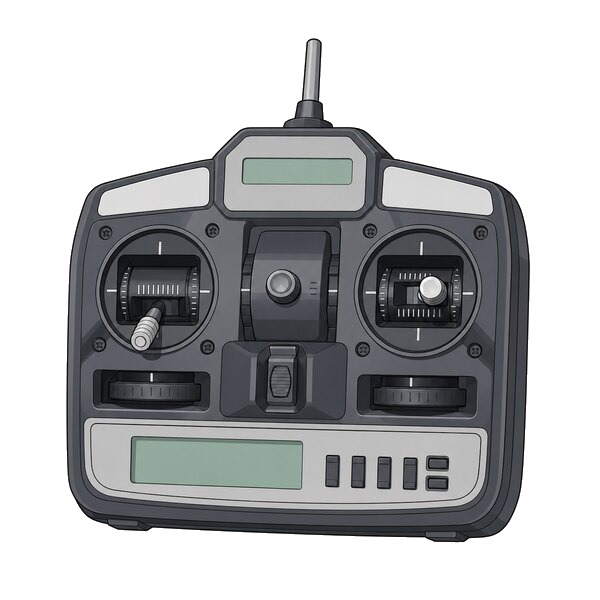

Graupner / JR

Micro 47G

Passende historische Senderkabel: JR4DIN

4-polige Mini-DIN-Buchse (JR)

JR4DIN · 4-polige Mini-DIN-Buchse (JR)

3: Signal · 5/Abschirmung: Masse

Futaba

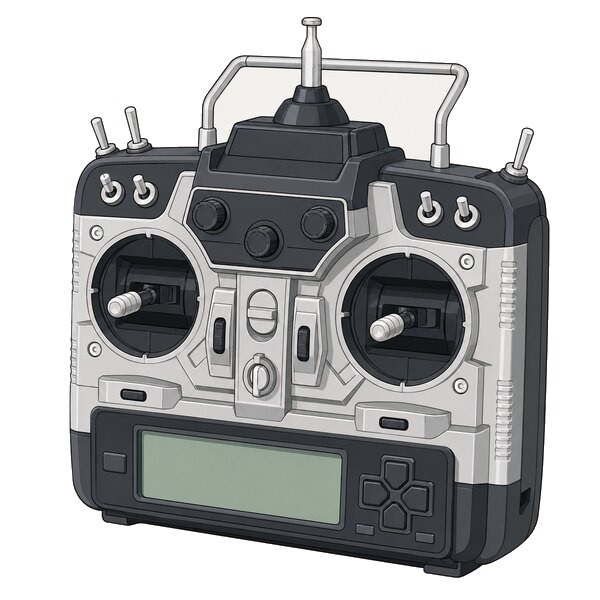

8UAP

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

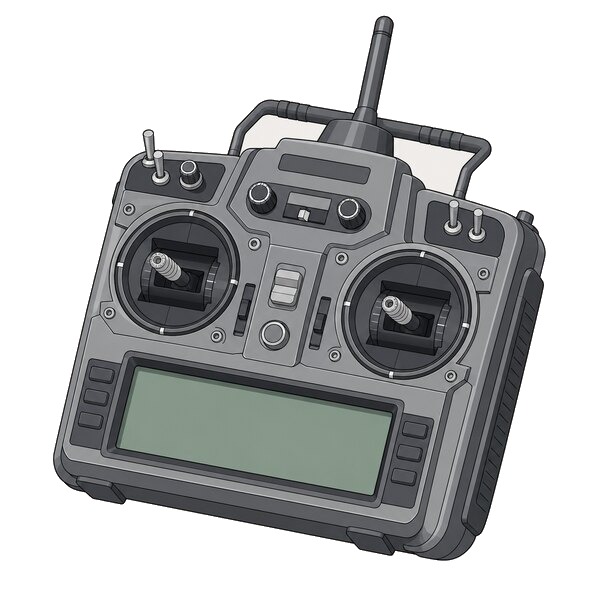

Futaba

9ZAP

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Futaba

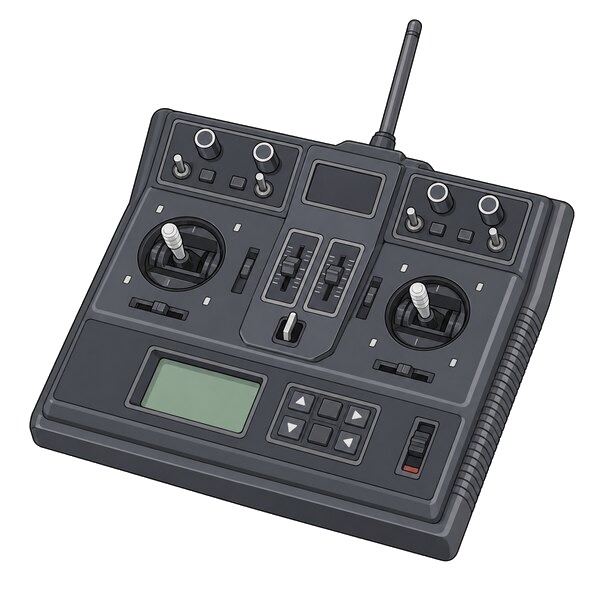

FC-16

Passende historische Senderkabel: Fu6DIN, Fu3.5

6-polige DIN-Buchse, 3,5-mm-Monoklinke

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

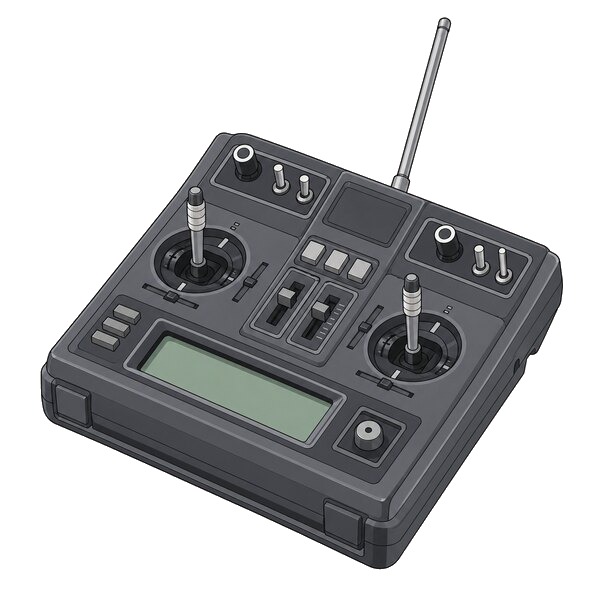

Futaba

FC-18

Passende historische Senderkabel: Fu6DIN, Fu3.5

6-polige DIN-Buchse, 3,5-mm-Monoklinke

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

Futaba

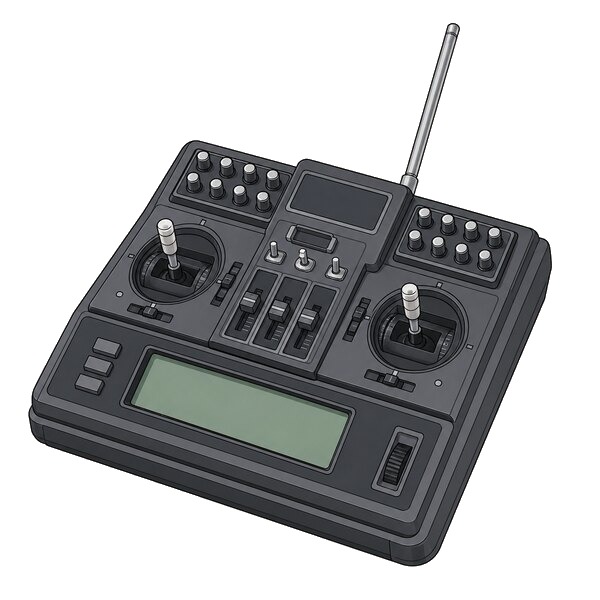

FC-28

Passende historische Senderkabel: Fu6DIN, Fu3.5

6-polige DIN-Buchse, 3,5-mm-Monoklinke

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

Futaba

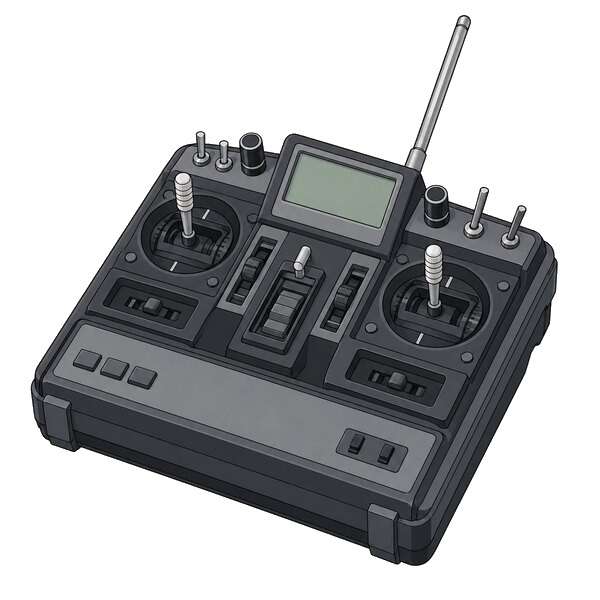

FF-7

Passende historische Senderkabel: Fu6DIN, Fu6sq

6-polige DIN-Buchse, 6-polige Rechteckbuchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

Futaba

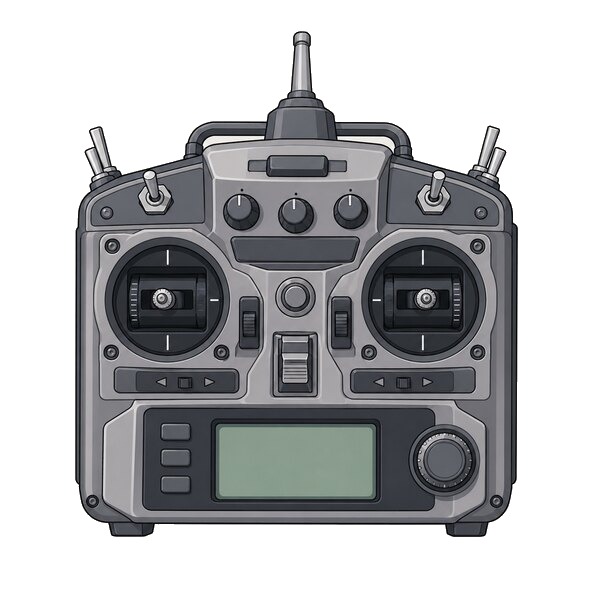

9C

Passende historische Senderkabel: Fu6sq

6-polige Rechteckbuchse

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

Futaba

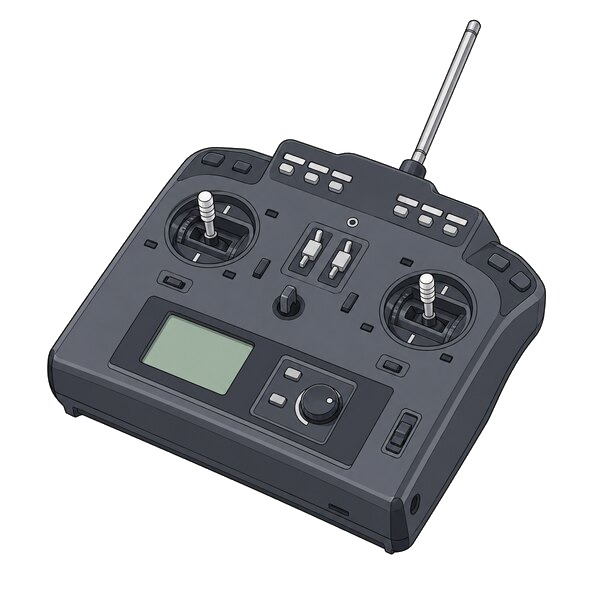

FX-14

Passende historische Senderkabel: Fu2.5

2,5-mm-Monoklinke

Fu2.5 · 2,5-mm-Monoklinke

1: Signal · 2: Masse

Futaba

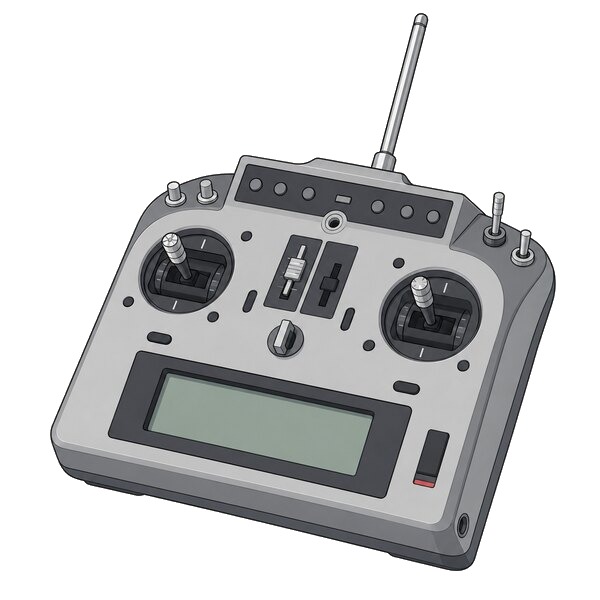

FX-18

Passende historische Senderkabel: Fu2.5

2,5-mm-Monoklinke

Fu2.5 · 2,5-mm-Monoklinke

1: Signal · 2: Masse

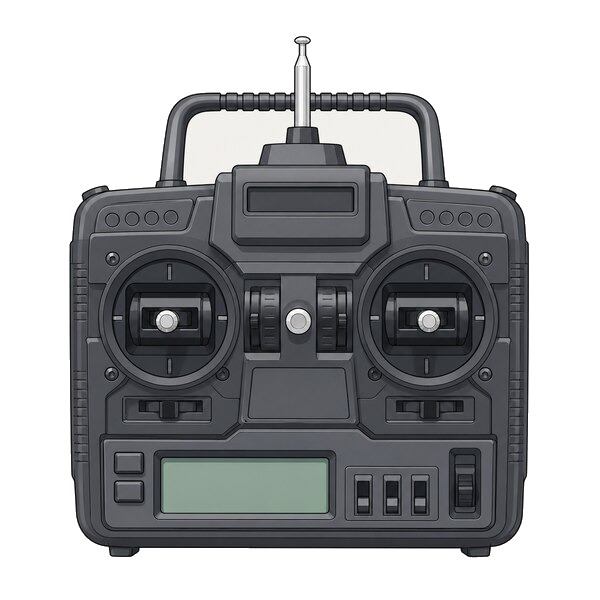

Futaba

Skysport 4VF

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Futaba

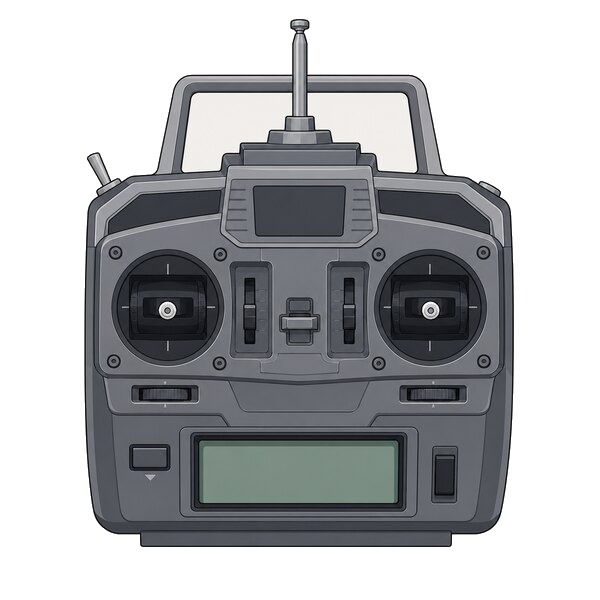

Skysport T4YF

Passende historische Senderkabel: Fu6sq

6-polige Rechteckbuchse

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

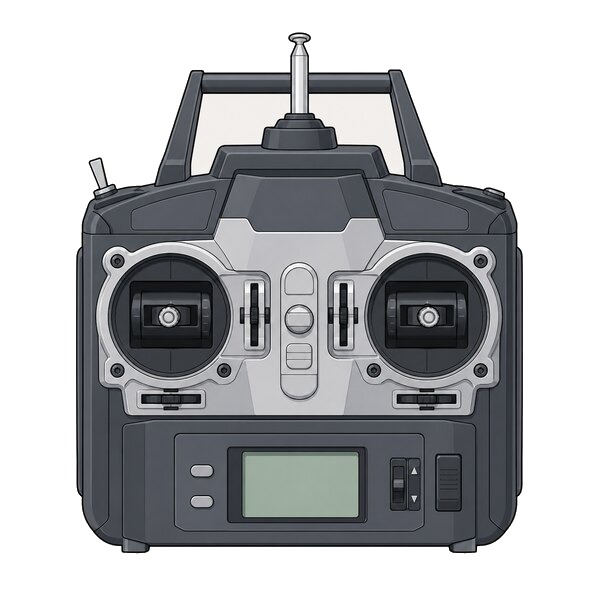

Futaba

T4EXA

Passende historische Senderkabel: Fu6sq

6-polige Rechteckbuchse

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

Futaba

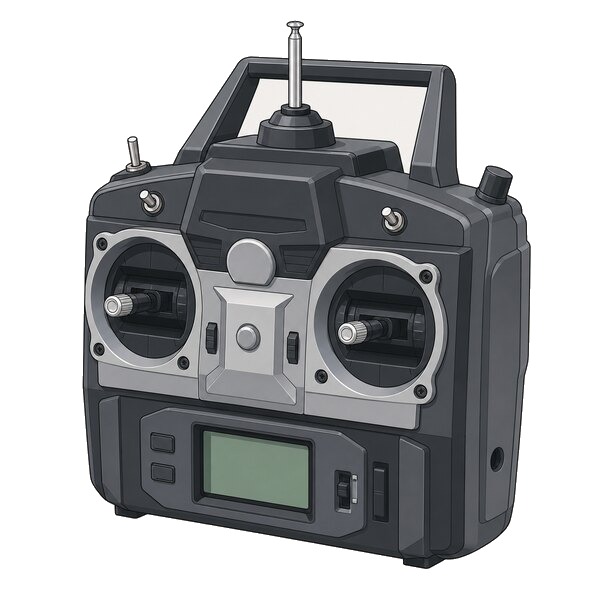

T6EXA

Passende historische Senderkabel: Fu6sq

6-polige Rechteckbuchse

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

Futaba

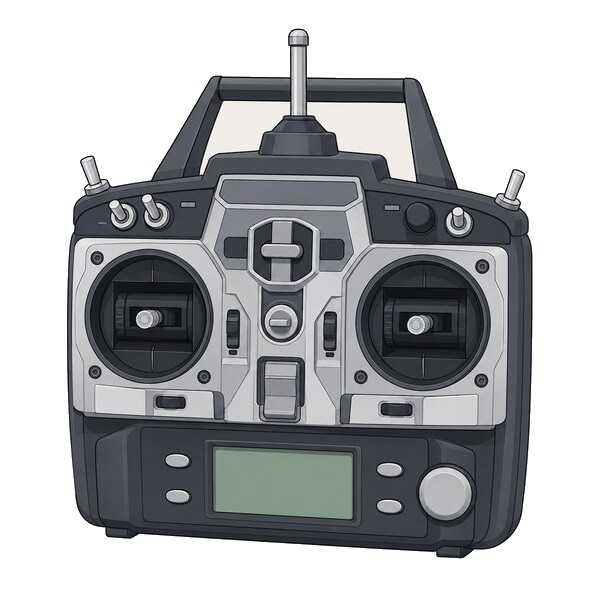

T7CAP

Passende historische Senderkabel: Fu6sq

6-polige Rechteckbuchse

Fu6sq · 6-polige Rechteckbuchse

1: Signal · 2: Masse · 5 mit 6 brücken

Hitec

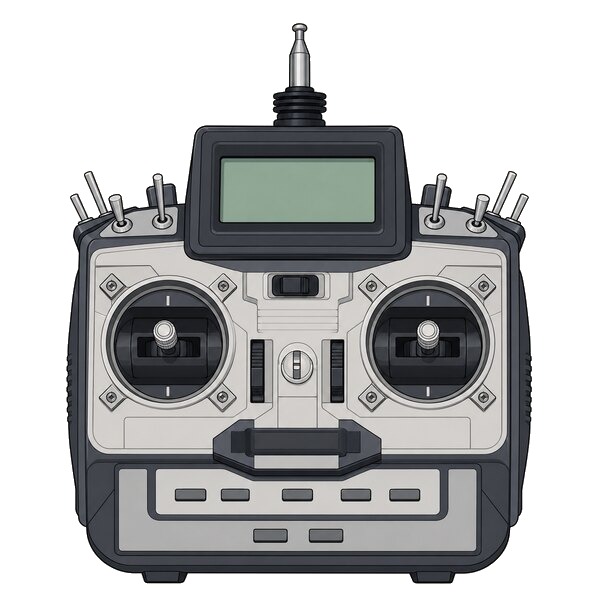

Eclipse 7

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Hitec

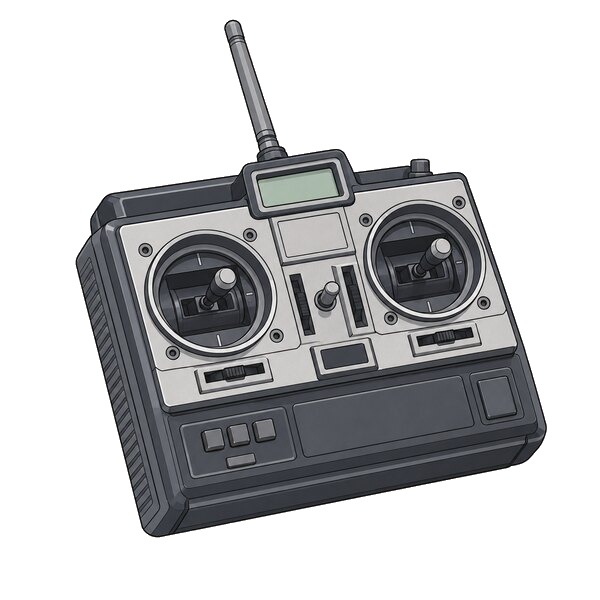

Focus 6

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Hitec

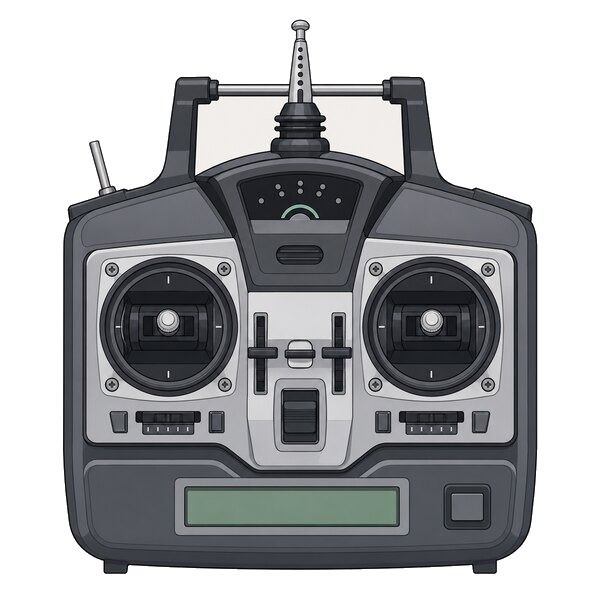

Laser 4

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

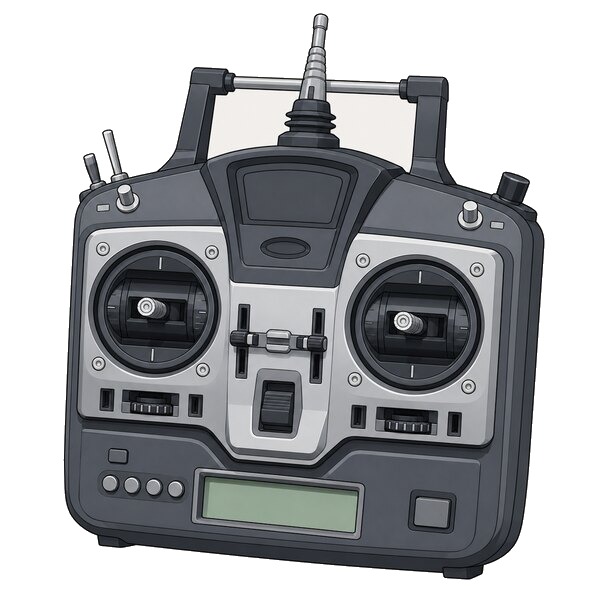

Hitec

Laser 6

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Hitec

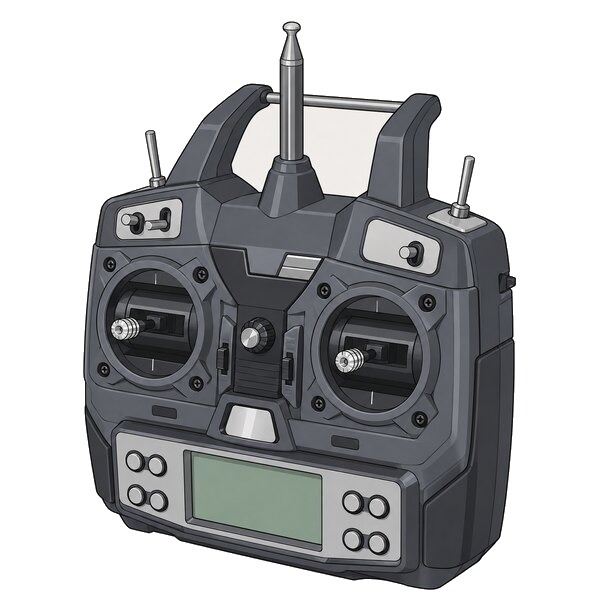

Optic 6

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

Multiplex

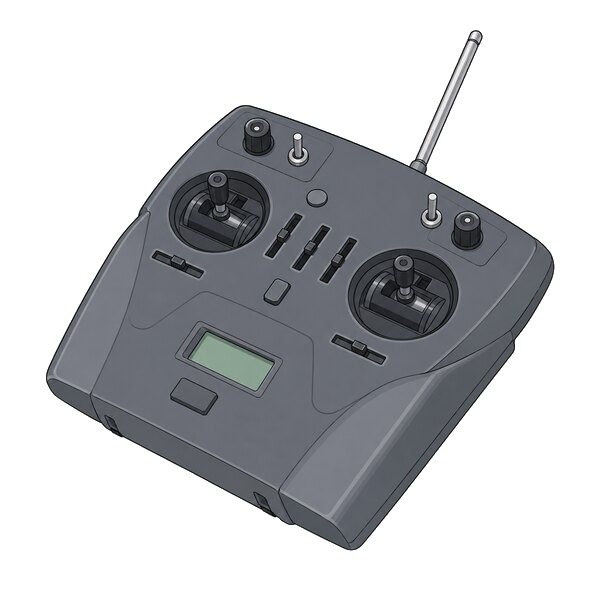

Pico-Line

Passende historische Senderkabel: MPX5, MPX7

5-polige DIN-Buchse (Multiplex), 7-polige DIN-Buchse (Multiplex)

MPX5 · 5-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

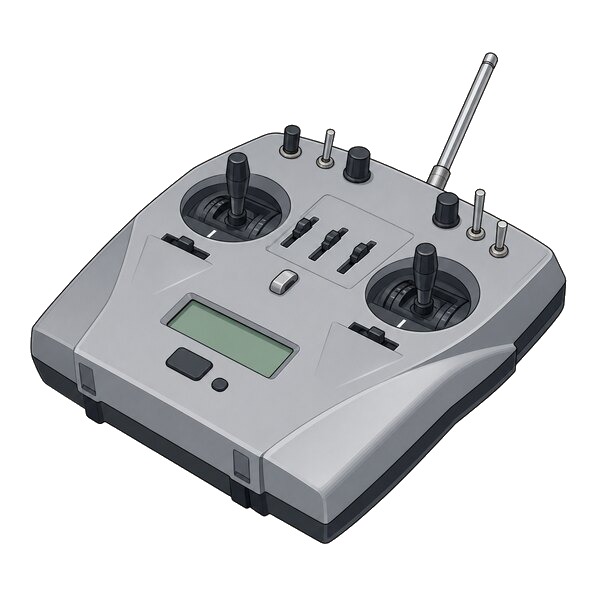

Multiplex

Cockpit MM

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

Multiplex

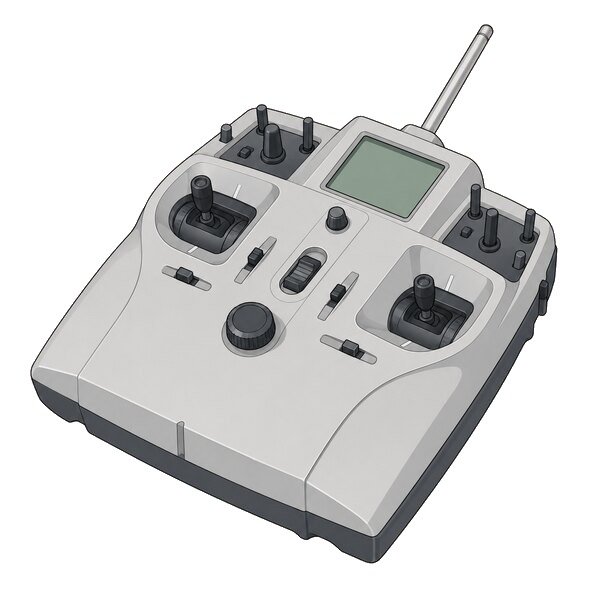

Cockpit SX

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

Multiplex

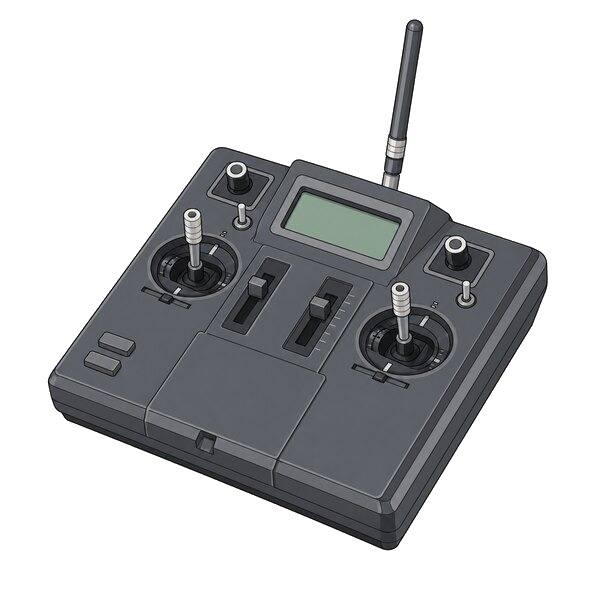

mc-3030

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

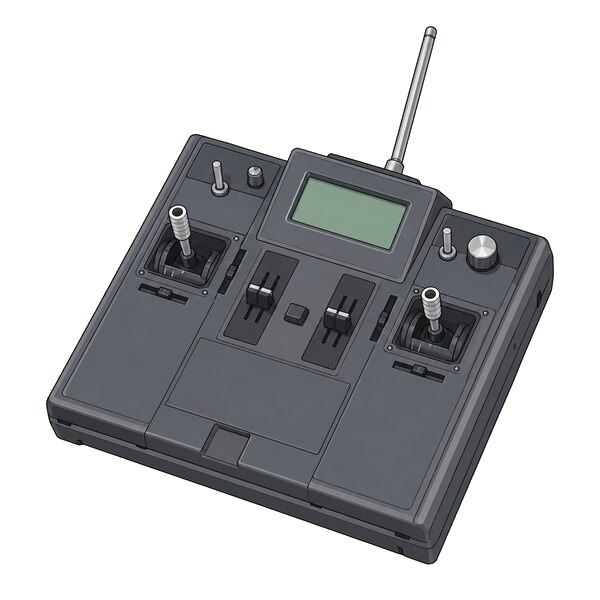

Multiplex

mc-4000

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

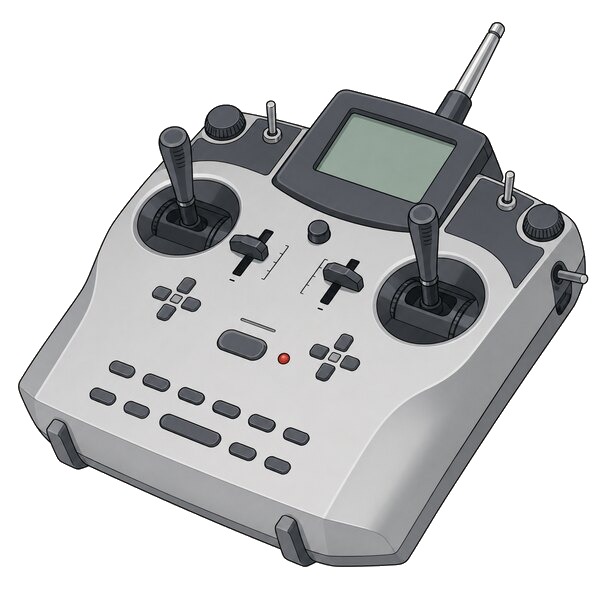

Multiplex

Royal EVO 7

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

Multiplex

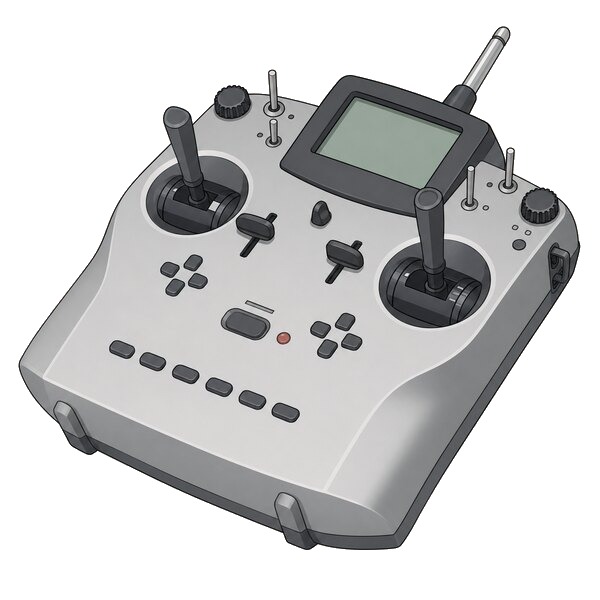

Royal EVO 9

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

Multiplex

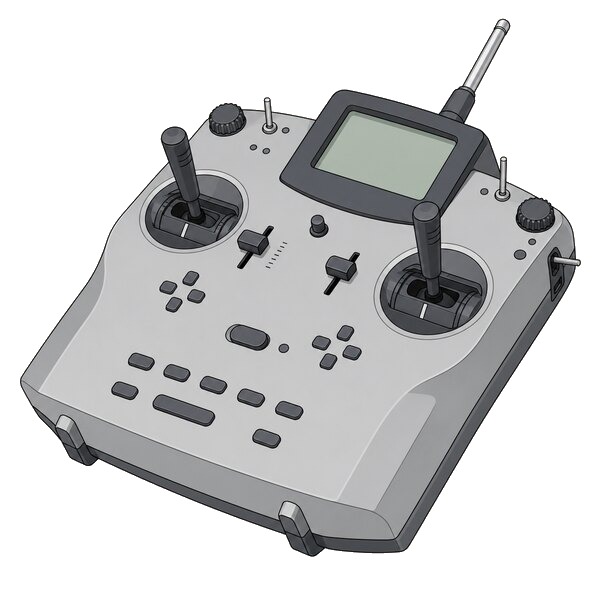

Royal EVO 12

Passende historische Senderkabel: MPX7

7-polige DIN-Buchse (Multiplex)

MPX7 · 7-polige DIN-Buchse (Multiplex)

4: Signal · 3: Masse · 3 mit 5 brücken; 5-poliger Stecker passt

Sanwa

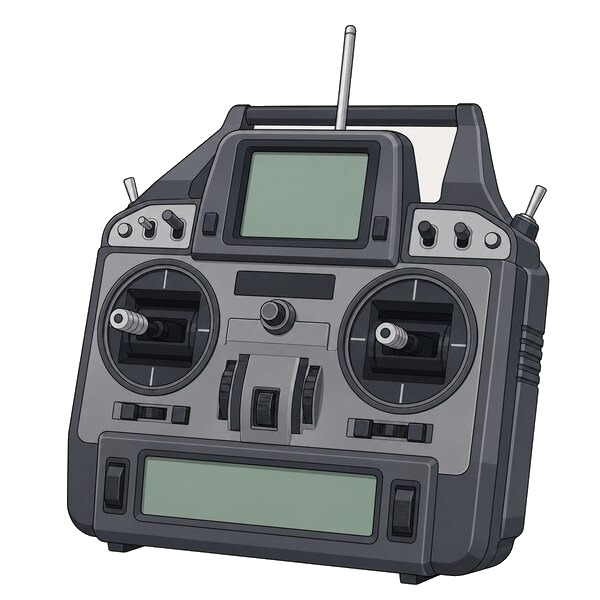

RD-8000

Passende historische Senderkabel: Sa5

5-polige DIN-Buchse (Sanwa)

Sa5 · 5-polige DIN-Buchse (Sanwa)

3: Signal · 2: Masse

Sanwa

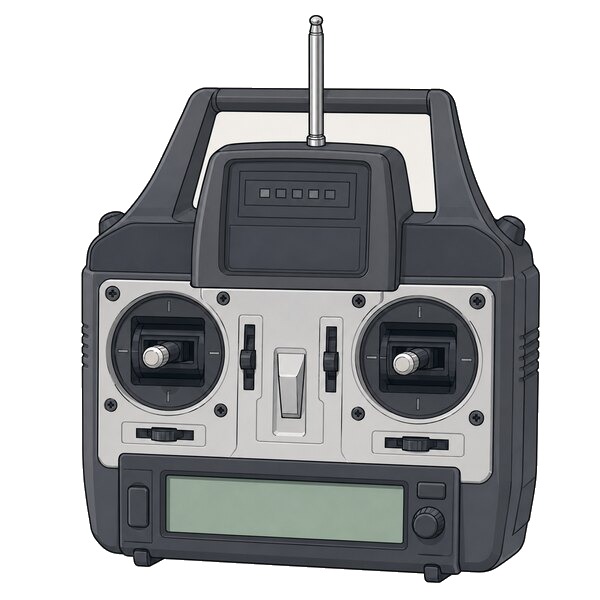

VG-400

Passende historische Senderkabel: Sa5

5-polige DIN-Buchse (Sanwa)

Sa5 · 5-polige DIN-Buchse (Sanwa)

3: Signal · 2: Masse

Sanwa

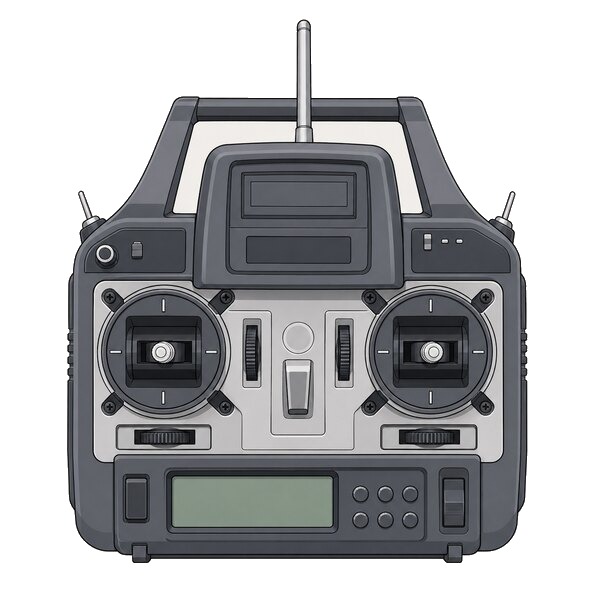

VG-600

Passende historische Senderkabel: Sa5

5-polige DIN-Buchse (Sanwa)

Sa5 · 5-polige DIN-Buchse (Sanwa)

3: Signal · 2: Masse

Robbe

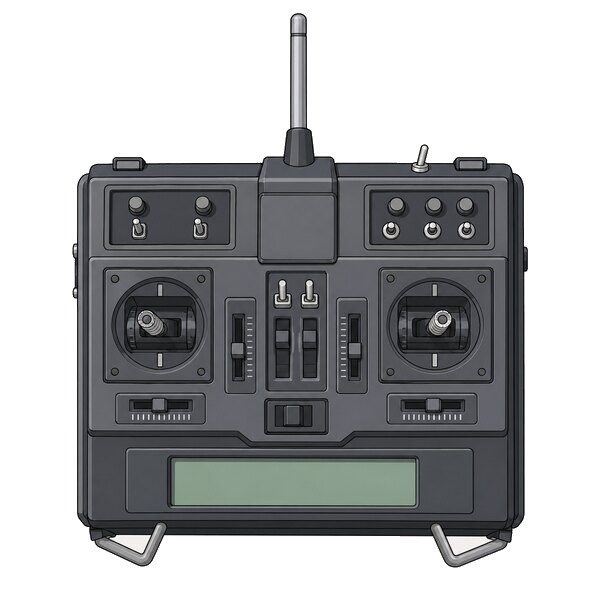

Terra Top

Passende historische Senderkabel: Ro5

5-polige DIN-Buchse (Robbe)

Ro5 · 5-polige DIN-Buchse (Robbe)

1: Signal · 2: Masse

Jamara

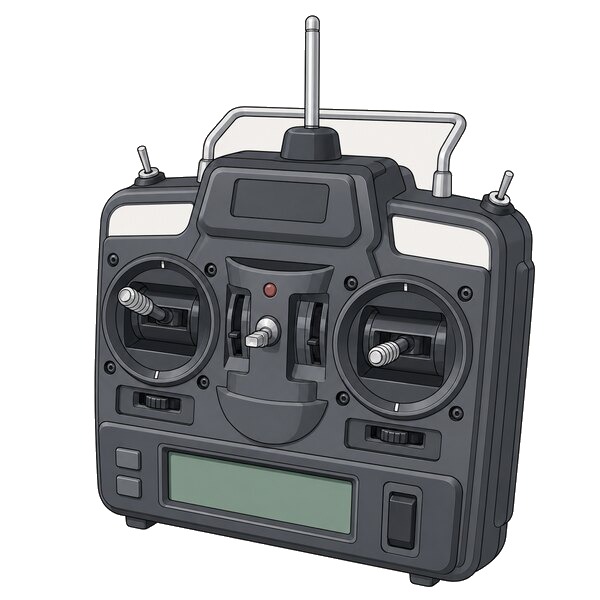

Compax 4+1 Trainer

Passende historische Senderkabel: Fu6DIN

6-polige DIN-Buchse

Fu6DIN · 6-polige DIN-Buchse

4: Signal · 7/Abschirmung: Masse · 3 mit 5 brücken

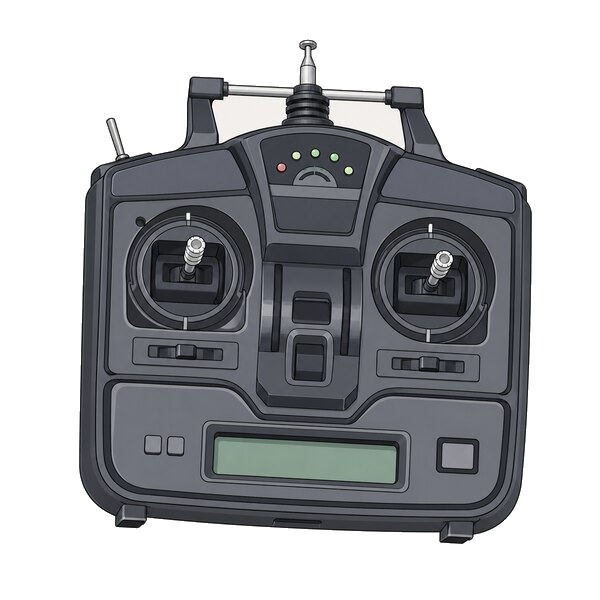

T2M

Pilot 4 FM Pro

Passende historische Senderkabel: Fu3.5

3,5-mm-Monoklinke

Fu3.5 · 3,5-mm-Monoklinke

1: Signal · 2: Masse

E-Sky / E-Flite

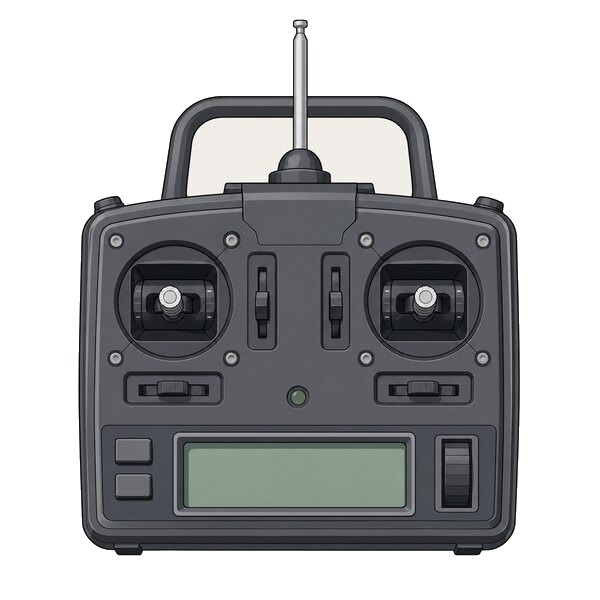

4-Kanal

Passende historische Senderkabel: E8-4DIN

4-polige Mini-DIN-Buchse (E8)

E8-4DIN · 4-polige Mini-DIN-Buchse (E8)

1: Signal · 5: Masse

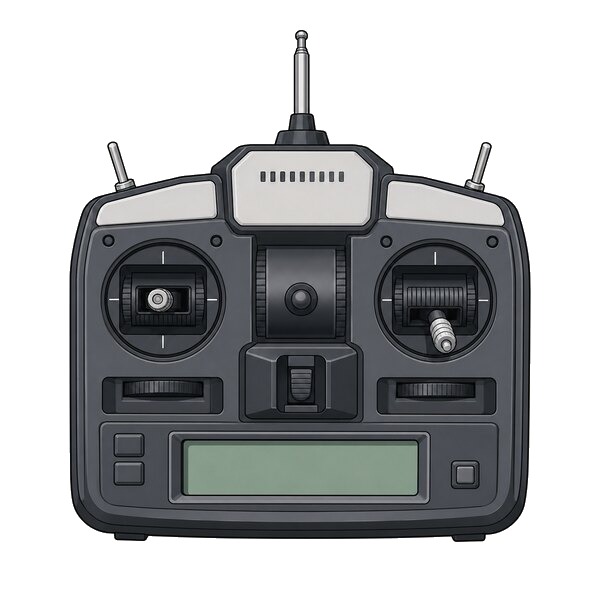

E-Sky / E-Flite

6-Kanal CCPM

Passende historische Senderkabel: E8-4DIN

4-polige Mini-DIN-Buchse (E8)

E8-4DIN · 4-polige Mini-DIN-Buchse (E8)

1: Signal · 5: Masse

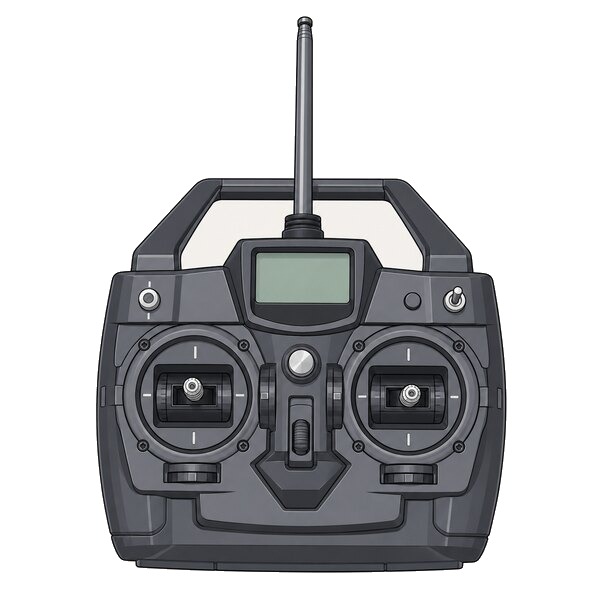

Walkera

4-Kanal

Passende historische Senderkabel: WK-Cry

Quarzbuchse (Walkera)

WK-Cry · Quarzbuchse (Walkera)

Bei entferntem Quarz: Signalkontakt; Masse über anderen Kontakt/Ladebuchse

Walkera

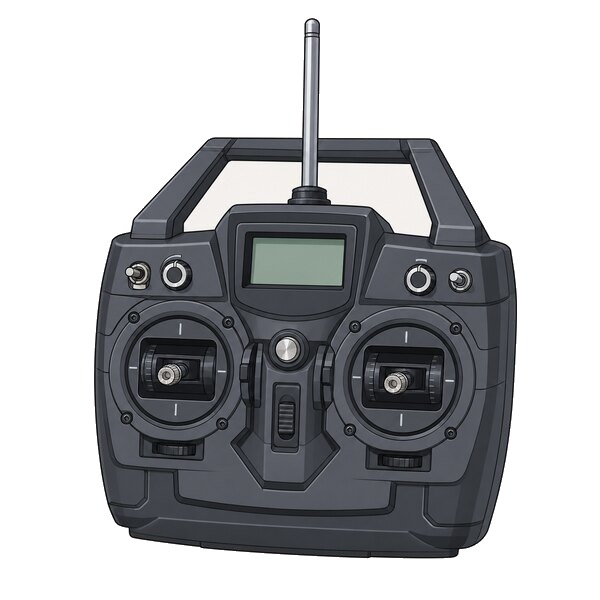

6-Kanal

Passende historische Senderkabel: WK0701-4DIN, WK22E

4-polige Mini-DIN-Buchse (WK-0701), 4-polige Mini-DIN-Buchse (WK-22E)

WK0701-4DIN · 4-polige Mini-DIN-Buchse (WK-0701)

2: WK-0701-PCM-Signal · 3: Masse

WK22E · 4-polige Mini-DIN-Buchse (WK-22E)

2: Signal · 3: Masse
